ASME SB407 UNS N08810 Cijevi za morske naftne i plinske platforme
Za naftne i gasne platforme na moru, cijevi ASME SB407 UNS N08810 (Incoloy 800H) su visoko cijenjene zbog svoje visoke čvrstoće, izdržljivosti i robusne otpornosti na koroziju u okruženjima ekstremno visokih{3}}temperatura i visokog{4}}pritiska. Međutim, odabir ovih cijevi zahtijeva pažljivo razmatranje njihovih specifičnih svojstava i proizvodnih zahtjeva.
Šta je N08810?
UNS N08810 se odnosi na Incoloy 800H, leguru hroma nikla{{4}gvožđa-otpornu na visoke-temperature-koroziju-gvožđa- poznatu po svojoj odličnoj čvrstoći, otpornosti na oksidaciju i otpornosti na karburizaciju. U poređenju sa bazom Incoloy 800, ima veći sadržaj ugljenika i precizno kontrolisan sadržaj aluminijuma i titana. Ova legura je pogodna za zahtjevne primjene kao što su petrohemijska prerada, proizvodnja električne energije i industrijske peći, a ističe se u teškim okruženjima s visokim{9}}temperaturama.
Hemijski zahtjevi za UNS N08810 cijev
|
Element |
Nikl |
Chromium |
Iron |
Mangan, max |
Karbon |
Bakar |
Silicijum |
Sumpor, max |
Aluminijum |
Titanijum |
|
Granice sastava, % |
30 min – 35 max |
19 min – 23 maks |
36,5 min |
1.5 |
– |
0.75 |
1 |
0.015 |
0,15 min – 0,60 max |
0,15 min – 0,60 max |
Mehanička svojstva UNS N08811 cijevi i cijevi
|
Legura |
stanje (temperature) |
Zatezna čvrstoća |
Snaga tečenja (0,2 % offset, min) |
Izduženje u 2 in. ili 50 mm (0.8 in.), min |
|
UNS N08811 |
vruće - završeno žareno ili hladno - obrađeno žareno |
65.000 (450) psi (MPa) |
25.000 (170) psi (MPa) |
30 |

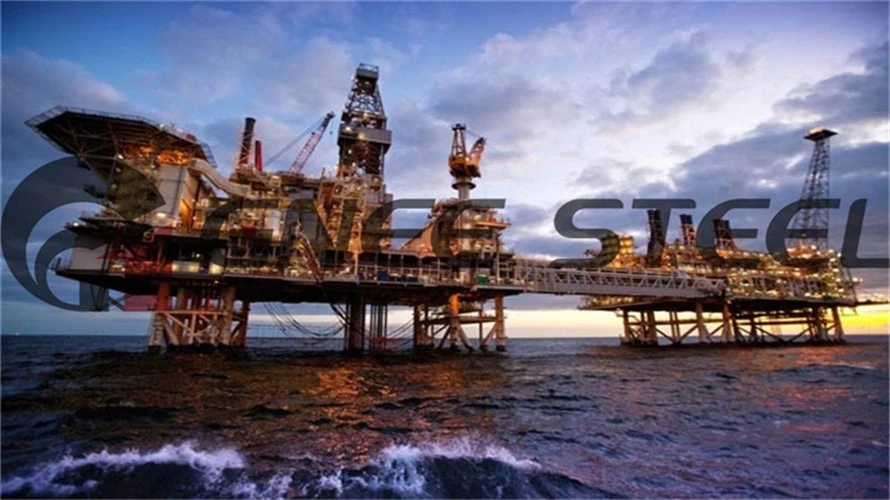

Performanse Offshore aplikacija
Visoka temperatura i visoki pritisak: Offshore platforme često koriste cjevovode koji izdržavaju medije visoke-temperature i visokog{1}}pritiska, kao što su izmjenjivači topline i procesni cjevovodi. Snaga i stabilnost Incoloy 800H čine ga dobro-prikladnim za ove zahtjevne uslove.
Zahtjevi visoke čvrstoće: Bešavne cijevi od Incoloy 800H nude poboljšana mehanička svojstva, uključujući veću zateznu čvrstoću i čvrstoću tečenja, što ga čini idealnim za rukovanje visokim unutrašnjim pritiscima offshore sistema. Njegova bešavna konstrukcija dodatno poboljšava ovu sposobnost-podnošenja pritiska.
Smanjeno termičko naprezanje: Izuzetno nisko toplinsko širenje legure smanjuje rizik od pucanja korozije pod naponom, čime se poboljšava sigurnost i vijek trajanja.
Otpornost na specifične procesne gasove: Otpornost materijala na karburizaciju i oksidacionu atmosferu je kritična za rukovanje gasom i aplikacije za transport na platformama na moru.
Zahtjevi za izradu i testiranje
Zavarivanje: Incoloy 800H može se zavariti korištenjem uobičajenih procesa zavarivanja kao što su TIG, plazma-lučno zavarivanje i elektrolučno zavarivanje. Pažljiva pažnja se mora posvetiti kontroli unosa toplote i kontaminacije nečistoćama (sumporom, fosforom, azotom i kiseonikom) kako bi se sprečilo pucanje od vrućine. Za održavanje integriteta zavara potrebni su odgovarajući metali za punjenje.
Formiranje: Legura pokazuje dobru sposobnost oblikovanja i može se formirati različitim metodama bez ugrožavanja mehaničke čvrstoće. Međutim, zbog svoje strukture zrna, ekstenzivno hladno oblikovanje može rezultirati izgledom "narandžine kore".
Ispitivanje: Cjevovodi moraju biti u potpunosti ispitani kako bi zadovoljili ASME SB407 i specifične zahtjeve projekta na moru.
Mehanička ispitivanja: Vlačna čvrstoća, granica popuštanja, istezanje i veličina zrna moraju zadovoljiti specifikacije. Veličina zrna se mjeri planarnom metodom.
Ispitivanje bez razaranja (NDT): Offshore aplikacije obično zahtijevaju 100% nedestruktivno ispitivanje (NDT), kao što je radiografija ili ispitivanje vrtložnim strujama, kako bi se osiguralo da cjevovod nema diskontinuiteta i defekata. Hidrostatičko ispitivanje: Cijevi se podvrgavaju hidrostatičkom testiranju kako bi se potvrdila njihova sposobnost da izdrže unutrašnji pritisak.
Certifikat o ispitivanju materijala (MTC): Dokumentacija kao što su certifikati EN 10204/3.1B neophodna je za potvrđivanje hemijskog sastava i mehaničkih svojstava.

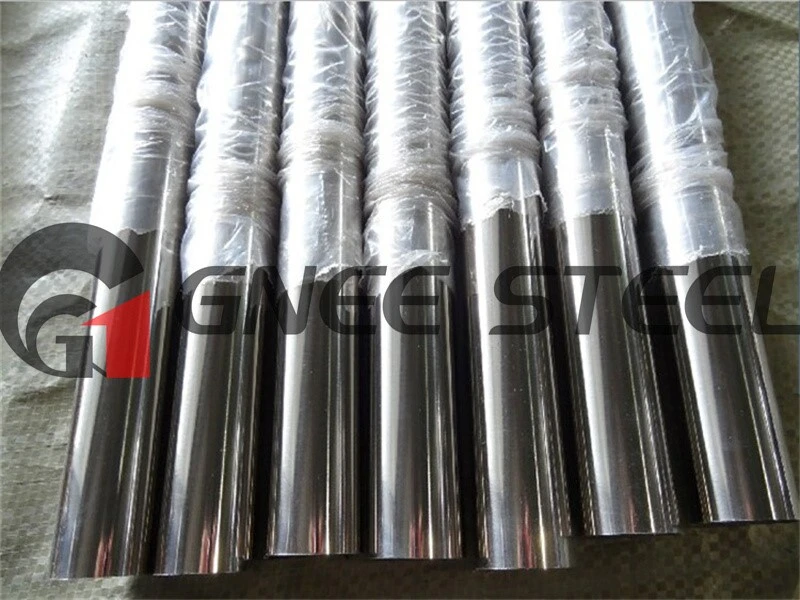

Gnee Steel je specijalizovan za proizvodnju različitih legura na bazi nikla-. Pakovanje proizvoda Gnee Steel-a uključuje čelične trake: cijevi s vanjskim promjerom od 3 inča ili manje obično se spajaju polipropilenskom folijom kako bi se spriječila hrđa tokom pomorskog transporta, a zatim se učvršćuju čeličnom trakom. Drvene kutije/gajbice: cijevi se obično pakuju u drvene kutije ili sanduke kako bi se zaštitile tokom transporta, posebno one koje su duže ili većeg promjera. Izvozna ambalaža sposobna za plovidbu: Dobavljači obično koriste standardne metode izvoznog pakovanja za plovidbu, koje mogu uključivati različite materijale i tehnike za zaštitu cijevi tokom transporta. Pakovanje od cerade: Ovo sprečava da kiša, morska voda i drugi spoljni faktori prodru u izvozne drvene sanduke tokom transporta. Gnee Steel je specijaliziran za proizvodnju i prodaju legiranih materijala. Proizvodi Gnee Steel-a se naširoko koriste u avio-svemirskoj, hemijskoj, energetskoj, automobilskoj i nuklearnoj industriji, a mi možemo pružiti prilagođena rješenja od legiranih materijala zasnovana na potrebama kupaca. Za upite o cijenama materijala od legure ili prilagođenih rješenja za materijale od legure, kontaktirajte nas za ponudu nass@gneesteel.com.
