Za inženjere u vazduhoplovnim pogonima i instrumentima visokog{0}}pritiska,GH4169 bešavne čelične cijevije kritična komponenta. Međutim, mnoge komercijalno dostupne cijevi "komercijalnog-klasa" imaju dva skrivena defekta:
Unutrašnja oksidacija (skaliranje):Standardni procesi žarenja ostavljaju sloj crnog oksida unutar cijevi. Pod visokim-protokom-goriva, ovaj sloj oksida se može ljuštiti, začepljujući precizne senzore i mlaznice goriva.
Loša koncentričnost (nejednaka debljina zida): Nedosledna debljina zida stvara lokalizovane "slabe tačke". Pod ekstremnim pritiscima (do 700 bara), ove slabe tačke mogu postati polazna tačka za pucanje cijevi, što u konačnici dovodi do katastrofalnog kvara.
AtGnee Steel, eliminiramo ova uska grla u proizvodnji kroz specijalizirane procese, osiguravajući apsolutni strukturalni integritet i nula-defekta.
Pogledajte našu listu inventara i cijene za Sch 40 i Sch 80 GH4169

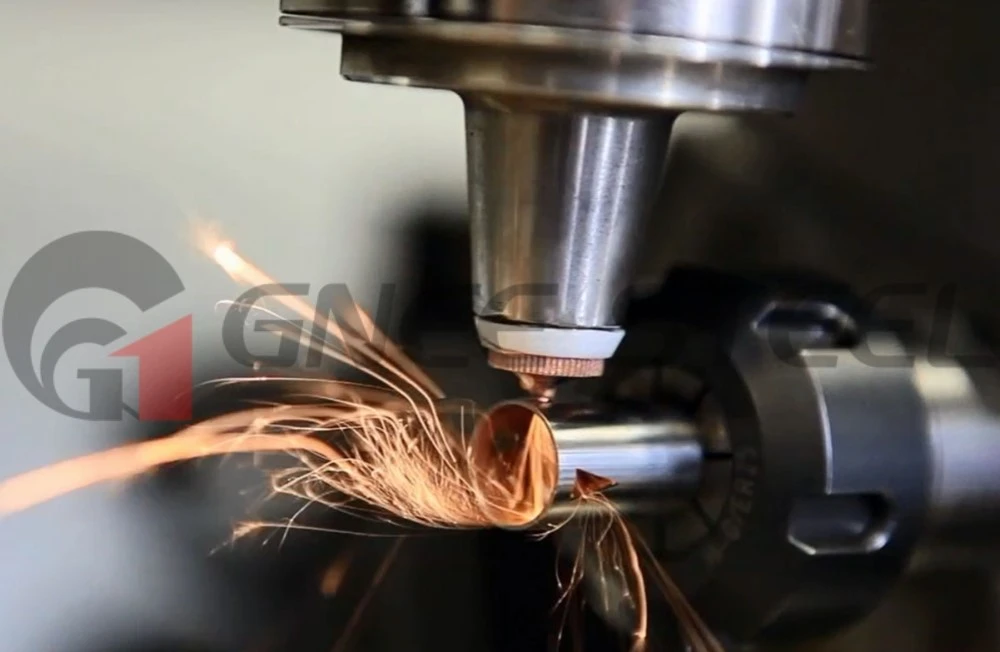

Proces proizvodnje bešavne cijevi otporne na visoke temperature AMS 5590 GH4169 (718 legura)
Proces proizvodnje bešavne cijevi otporne na visoke temperature AMS 5590 GH4169 (718 legura)
Proizvodni proces AMS 5590 GH4169 (Inconel 718) visoko{3}}bešavnih cijevi uključuje složen, više{4}}fazni proces dizajniran da riješi visoku čvrstoću legure i svojstva radne{5}}očvršćavanja. Proces obično počinje topljenjem visoke -čistoće, nakon čega slijedi vruća ekstruzija kako bi se formirala šuplja cijev, hladna obrada radi poboljšanja preciznosti i konačno, precizna termička obrada kako bi se dobila mikrostruktura potrebna za primjenu na visokim{8}}ima.

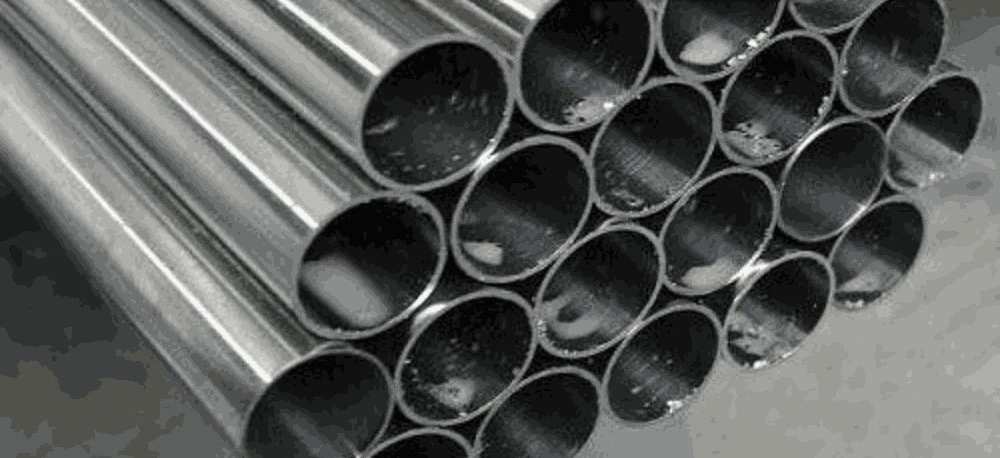

Koja je maksimalna radna temperatura Inconel 718?
-423 stepena F do 1300 stepeni F.
INCONEL Alloy 718 (UNS N07718/W.Nr. 2.4668) je legura nikla-kroma visoke{4}}korozije otporne na koroziju- sa opsegom radne temperature od -423 stepena F do 1300 stepeni F.
1. GH4169 Obim bešavnih čeličnih cijevi i primjenjivi standardi
| Parametar | Opis |
|---|---|
| Specifikacija | AMS 5590 (Specifikacija vazduhoplovnih materijala) |
| Materijal | GH4169 (UNS N07718 / Inconel 718) |
| Obrazac proizvoda | Bešavne cijevi – Tanki zid / Visokotemperaturna usluga |
| Dizajn Focus | Visoka{0}}temperaturna čvrstoća, otpornost na oksidaciju, otpornost na termički zamor |
| Tipične primjene | Vazdušni kanali motora, hidraulički vodovi za visoke{0}}temperature, vodovi goriva za naknadno sagorevanje, rashladni vodovi turbina, komponente izduvnog sistema |
| Raspon radne temperature | Do 700 stepeni (1292 stepena F) kontinuirano; do 760 stepeni (1400 stepeni F) kratkoročno |
Napomena: AMS 5590je posebno dizajniran zaInconel 718 cijevi sa tankim{0}}imakoristi se u -aero-svemirskim aplikacijama na visokim temperaturama. Ova specifikacija zahtijeva dvostruki proces topljenja (vakuumsko jonsko topljenje + vakuumsko argon-lučno zavarivanje) kako bi se osigurala najveća čistoća i pouzdanost na visokim{3}}temperaturama.
2. Hemijski sastav (težinski%) bešavne cijevi standarda AMS 5590 GH4169
| Element | Sadržaj (%) | Standardni zahtjev | Funkcija u -usluzi visokih temperatura |
|---|---|---|---|
| nikl (Ni) | 50.0 – 55.0 | 50.0 – 55.0 | Matrični element; pruža visok-temperaturnu stabilnost |
| hrom (Cr) | 17.0 – 21.0 | 17.0 – 21.0 | Otpornost na oksidaciju; formira zaštitnu ljusku Cr₂O₃ |
| željezo (Fe) | Stanje (~18-20) | Balans | Fe{0}}Ni{1}}Cr legura na bazi |
| niobij (Nb) | 4.75 – 5.50 | 4.75 – 5.50 | Element za jačanje jezgra– oblici ″ (Ni₃Nb) za visoko-temperaturnu čvrstoću |
| molibden (Mo) | 2.80 – 3.30 | 2.80 – 3.30 | Jačanje čvrstog{0}}rješenja; povećava otpornost na puzanje |
| titanijum (Ti) | 0.65 – 1.15 | 0.65 – 1.15 | Formira ′ fazu jačanja (Ni₃(Al,Ti)) |
| aluminijum (Al) | 0.20 – 0.80 | 0.20 – 0.80 | Forme ′ faza jačanja; poboljšava otpornost na oksidaciju |
| ugljik (C) | Manje ili jednako 0,08 | Manje ili jednako 0,08 | Nizak ugljik za visoku-temperaturnu stabilnost |
| mangan (Mn) | Manje ili jednako 0,35 | Manje ili jednako 0,35 | Deoksidator |
| silicijum (Si) | Manje ili jednako 0,35 | Manje ili jednako 0,35 | Deoksidator |
| fosfor (P) | Manje ili jednako 0,015 | Manje ili jednako 0,015 | Niska za žilavost-pri visokim temperaturama |
| sumpor (S) | Manje ili jednako 0,015 | Manje ili jednako 0,015 | Niska za obradivost na visokim-temperaturama na vrućoj temperaturi |
| bor (B) | 0.002 – 0.006 | 0.002 – 0.006 | Učvršćivač granica zrna; kritično za život puzanja |
| kobalt (Co) | Manje ili jednako 1,00 | Manje ili jednako 1,00 | Rezidualni element |
| bakar (Cu) | Manje ili jednako 0,30 | Manje ili jednako 0,30 | Rezidualni element |
Kliknite za preuzimanje PDF datoteke GH4169 legure
3. Proces proizvodnje bešavne cijevi AMS 5590 GH4169

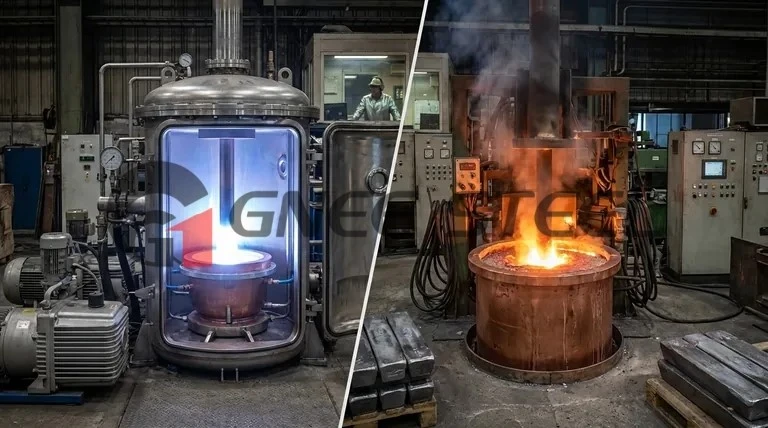

Prvi korak: VIM + VAR dvostruko vakuumsko topljenje
Stvaranjecijev-visokih performansipočinje u vakuumskoj peći.Koristimo strategiju dvostruke rafinacije kako bismo osigurali najčistiju moguću mikrostrukturu:
VIM (vakuumsko indukcijsko topljenje):Uklanja otopljene gasove (O, N, H), obezbeđujući savršen balans u analizi osnovnog hemijskog sastava.
VAR (vakuumsko lučno pretapanje):Uklanja ne-metalne inkluzije, eliminišući "mrlje" (makroskopska segregacija), osiguravajući ujednačena ukupna mehanička svojstva zida cijevi.

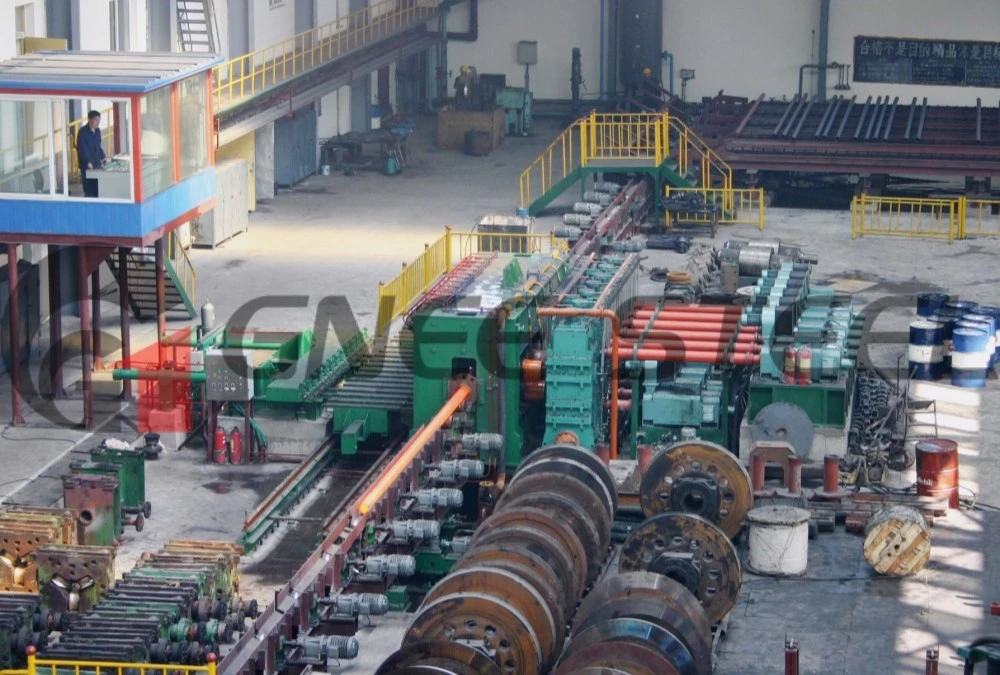

Drugi korak: Precizno hladno izvlačenje i kontrola koncentričnosti
Kako bismo riješili problem neujednačene debljine zida, koristimo precizne-brušene kalupe od volfram karbida za izvođenje više-stupanjskog hladnog izvlačenja naGH4169 cijevi.
Garancija koncentričnosti:Kontrolišemo odstupanje debljine zida na manje od ili jednako 5%, osiguravajući dosljedan faktor sigurnosti po cijelom obimu.
Dimenzijska tačnost:Postizanje ultra-strogih h- tolerancija čini naše cijevi idealnim za smetnje u komponentama vazduhoplovstva.

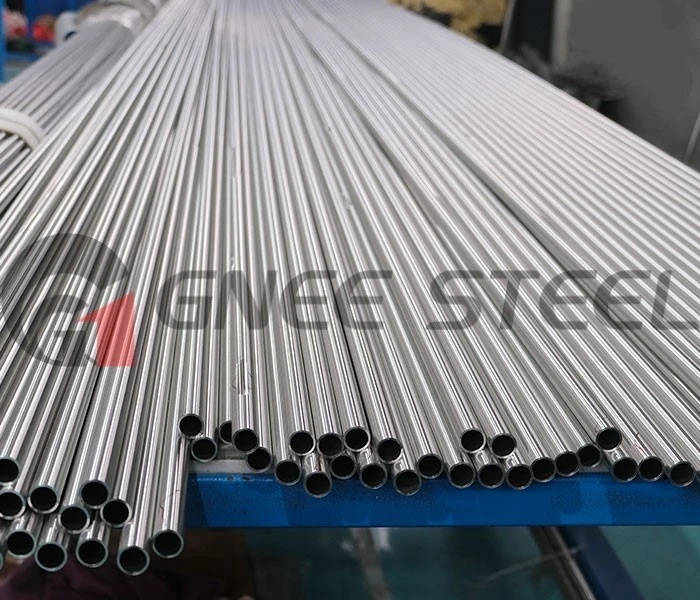

Treći korak: Vakuumsko žarenje (BA površinski tretman)
Za razliku od standardnog kiseljenja, našeproces svijetlog žarenjase izvodi u okruženju vodonika visoke-čistoće ili visokog{1}}vakuma.
Glatkoća{0}}kao ogledalo:Osigurava glatku površinu (Ra manji od ili jednak 0,4 μm) za obaunutrašnji prečnik (ID) i spoljašnji prečnik (OD).
Nulta unutrašnja skala:Unutrašnji zid cijevi ostaje kao ogledalo{0}}, eliminirajući svaki rizik od kontaminacije sistema tokom rada.
Zašto odabrati izvor GH4169 od Tier 1 proizvođača Gnee Alloy?
✅️Direktne tvorničke cijene:Preskočite posredničke naknade i osigurajte cijene proizvođača originalne opreme (OEM).
✅️100% NDT pregled:Svaki metar naše GH4169 cijevi prolaziultrazvučno ispitivanje (UT)iIspitivanje vrtložnim strujama (ET).
✅️MTC 3.1 Sljedivost:Kompletna analiza topline i izvještaji o mehaničkim ispitivanjima uključeni, osiguravajući sveGlobal Compliance.
✅️Globalna brza dostava:Održavamo opsežan inventar standardnih ANSI rasporeda spremnih za trenutnu otpremu.
Certifikat Gnee Steel GH4169(inconel 718).
📦 Pakovanje i dostava
SveLegura na bazi niklaproizvodi se pakuju na sljedeće načine:
Drvene palete ili sanduke
Ambalaža{0}}otporna na vlagu
Etikete sa oznakama broja peći, standarda i veličine
Šalje se širom svijeta morskim, zračnim ili ekspresnim putem
Gnee Steel GH4169 Pakovanje proizvoda
Kontaktirajte nas za najnoviju ponudu izvoznih cijena za GH4169 Alloy
FAQ
P1: Zašto je završetak BA tako važan za vodove za gorivo?
A: A Bright Annealedzavršna obrada (BA) osigurava da je ID površina hemijski stabilna i fizički glatka. Ovo sprječava turbulenciju goriva i osigurava da labavi kamenac ne zagađuje osjetljive brizgaljke goriva turbinskog motora.
P2: Da li je vaš GH4169 ekvivalentan Inconelu 718 za međunarodne projekte?
A: Da.GH4169 je tehnički ekvivalent Inconel 718. Naš materijal je globalno zamjenjiv i ispunjava sve međunarodne zahtjeve zaUNS N07718 i W.Nr. 2.4668.
P3: Nudite li prilagođene debljine zidova za reaktore visokog{1}}pritiska?
O: Apsolutno. Specijalizovani smo zaCustom Fabricationi može proizvesti teške-zidne ili ne-nestandardne tanke-bešavne cijevi kako bi zadovoljile vaše tačne proračune posude pod pritiskom.
P4: Možete li obezbijediti hidrostatičko ispitivanje za svaku pojedinačnu cijev?
O: Da. Za hemijske i nuklearne projekte nudimoIspitivanje 100% hidrostatskog pritiskada provjerimo strukturni integritet cijevi prije nego što napusti našu tvornicu.
