Šta je raspored nominalnog cijevi?
Koji je raspored veličine cijevi?
Nominalni raspored cijevi odnosi se na kolekciju standardnih veličina cijevi. Među njima:
NPS, DN ili NB određuje vanjski promjer cijevi.
SCH određuje debljinu zida cijevi.
Kada su NPS (DN / NB) i SCH date, možete pronaći odgovarajući vanjski promjer i debljina zida u tablici upoređivanja u ASME B36.10 ili ASME B39.19.
Ako koristite cijevne proizvode u svom projektu, sigurno ćete naići na nazivni raspored veličine cijevi. Bez obzira da li ste kupac cijevi ili proizvođač cijevi, morate koristiti nominalni raspored cijevi za potvrdu veličine cijevi. Međutim, da li jasno razumijete šta je nazivni raspored veličine cijevi?
Ovaj članak će uvesti nazivni raspored veličine cijevi i srodni ASME B36.10 / ASME B39.19 detaljno. Ako imate pitanja u vezi s tim, ili ste upravo ušli u cijevni industriju, vjerujem da će vam ovaj članak pomoći.
Prije nego što formalno uvodemo nominalni raspored cijevi, moramo jasno razumjeti kako izraziti veličinu cijevi.

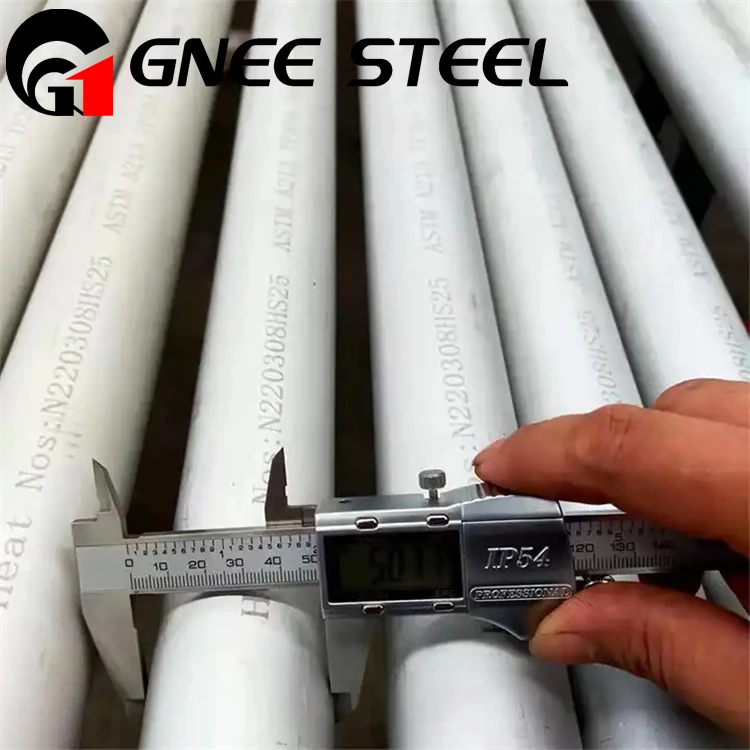

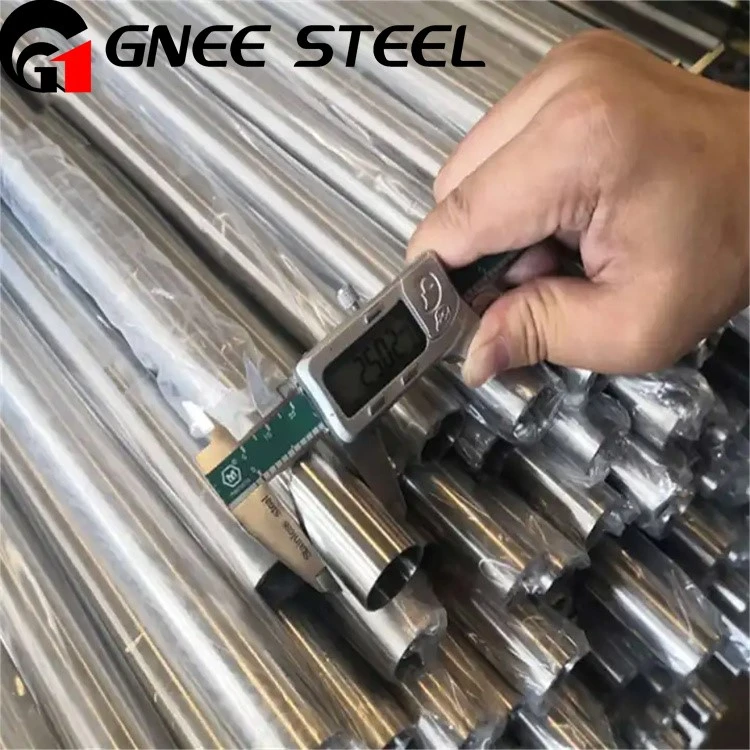

Presjek cijevi je prsten. Promjer vanjske strane prstena naziva se vanjskim promjerom (OD). Prečnik unutarnjeg prstena naziva se unutarnji promjer (ID). Širina prstena naziva se debljina zida (THK). Vanjski promjer, unutarnji promjer i debljina zida određuju veličinu cijevi presjeka cijevi.
Međutim, među vanjskim promjerom, unutarnji promjer i debljina zida, potrebna su samo dva podatka za određivanje veličine cijevi. Ostali podaci mogu se izračunati sljedećom formulom:
THK=(OD - ID) ÷ 2
Pored toga, dužina cijevi je također važan dio veličine cijevi. Međutim, prilagođavanje dužine može se postići samo rezanjem. Specifični vanjski promjer, unutarnji promjer i debljina zida zahtijevaju složenu obradu za dobivanje.
Stoga, nazivni raspored cijevi uglavnom određuje vanjski promjer i debljinu zida cijevi. Sada počnemo formalno uvesti nazivni raspored veličine cijevi.
Šta je raspored nominalnog cijevi?
Nominalni raspored cijevi je tablica za usporedbu. To uspostavlja standard za veličinu cijevi. Sljedeća tablica je nazivni raspored cijevi:
| Nazivni Veličina cijevi |
Vani Prečnik |
Nominalna debljina stijenke | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | DN | Od | Sch5 / 5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s / STD | Sch40 | Sch60 | Sch80s / XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | Xxs |
| ⅛ | 6 | 10.3 | - | 1.24 | 1.24 | - | 1.45 | 1.73 | 1.73 | - | 2.41 | 2.41 | - | - | - | 3.15 | 4.83 |
| ¼ | 8 | 13.7 | - | 1.65 | 1.65 | - | 1.85 | 2.24 | 2.24 | - | 3.02 | 3.02 | - | - | - | 3.68 | 6.05 |
| ⅜ | 10 | 17.1 | - | 1.65 | 1.65 | - | 1.85 | 2.31 | 2.31 | - | 3.2 | 3.2 | - | - | - | 4.01 | 6.40 |
| ½ | 15 | 21.3 | 1.65 | 2.11 | 2.11 | - | 2.41 | 2.77 | 2.77 | - | 3.73 | 3.73 | - | - | - | 4.78 | 7.47 |
| ¾ | 20 | 26.7 | 1.65 | 2.11 | 2.11 | - | 2.41 | 2.87 | 2.87 | - | 3.91 | 3.91 | - | - | - | 5.56 | 7.82 |
| 1 | 25 | 33.4 | 1.65 | 2.77 | 2.77 | - | 2.90 | 3.38 | 3.38 | - | 4.55 | 4.55 | - | - | - | 6.35 | 9.09 |
| 1¼ | 32 | 42.2 | 1.65 | 2.77 | 2.77 | - | 2.97 | 3.56 | 3.56 | - | 4.85 | 4.85 | - | - | - | 6.35 | 9.7 |
| 1½ | 40 | 48.3 | 1.65 | 2.77 | 2.77 | - | 3.18 | 3.68 | 3.68 | - | 5.08 | 5.08 | - | - | - | 7.14 | 10.15 |
| 2 | 50 | 60.3 | 1.65 | 2.77 | 2.77 | - | 3.18 | 3.91 | 3.91 | - | 5.54 | 5.54 | - | - | - | 8.74 | 11.07 |
| 2½ | 65 | 73 | 2.11 | 3.05 | 3.05 | - | 4.78 | 5.16 | 5.16 | - | 7.01 | 7.01 | - | - | - | 9.53 | 14.02 |
| 3 | 80 | 88.9 | 2.11 | 3.05 | 3.05 | - | 4.78 | 5.49 | 5.49 | - | 7.62 | 7.62 | - | - | - | 11.13 | 15.24 |
| 3½ | 90 | 101.6 | 2.11 | 3.05 | 3.05 | - | 4.78 | 5.74 | 5.74 | - | 8.08 | 8.08 | - | - | - | - | - |
| NPS | DN | Od | Sch5 / 5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s / STD | Sch40 | Sch60 | Sch80s / XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | Xxs |
| 4 | 100 | 114.3 | 2.11 | 3.05 | 3.05 | - | 4.78 | 6.02 | 6.02 | - | 8.56 | 8.56 | - | 11.13 | - | 13.49 | 17.12 |
| 5 | 125 | 141.3 | 2.77 | 3.40 | 3.40 | - | - | 6.55 | 6.55 | - | 9.53 | 9.53 | - | 12.7 | - | 15.88 | 19.05 |
| 6 | 150 | 168.3 | 2.77 | 3.40 | 3.40 | - | - | 7.11 | 7.11 | - | 10.97 | 10.97 | - | 14.27 | - | 18.26 | 21.95 |
| 8 | 200 | 219.1 | 2.77 | 3.76 | 3.76 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 15.09 | 18.26 | 20.62 | 23.01 | 22.23 |
| 10 | 250 | 273.1 | 3.4 | 4.19 | 4.19 | 6.35 | 7.8 | 9.27 | 9.27 | 12.7 | 12.7 | 15.09 | 18.26 | 21.44 | 25.4 | 28.58 | 25.4 |
| 12 | 300 | 323.9 | 3.96 | 4.57 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.7 | 17.48 | 21.44 | 25.4 | 28.58 | 33.32 | 25.4 |
| 14 | 350 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.7 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | - |
| 16 | 400 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.53 | 9.53 | 12.7 | 16.66 | 12.7 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | - |
| 18 | 450 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.7 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | - |
| 20 | 500 | 508 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | 9.53 | 15.09 | 20.62 | 12.7 | 26.19 | 32.54 | 38.1 | 44.45 | 50.01 | - |
| 22 | 550 | 559 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | 9.53 | - | 22.23 | 12.7 | 28.58 | 34.93 | 41.28 | 47.63 | 53.98 | - |
| 24 | 600 | 610 | 5.54 | 6.35 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.7 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | - |
| NPS | DN | Od | Sch5 / 5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s / STD | Sch40 | Sch60 | Sch80s / XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | Xxs |
| 26 | 650 | 660 | - | - | 7.92 | 12.7 | - | 9.53 | - | - | 12.7 | - | - | - | - | - | - |
| 28 | 700 | 711 | - | - | 7.92 | 12.7 | 15.88 | 9.53 | - | - | 12.7 | - | - | - | - | - | - |
| 30 | 750 | 762 | 6.35 | 7.92 | 7.92 | 12.7 | 15.88 | 9.53 | - | - | 12.7 | - | - | - | - | - | - |
| 32 | 800 | 813 | - | - | 7.92 | 12.7 | 15.88 | 9.53 | 17.48 | - | 12.7 | - | - | - | - | - | - |
| 34 | 850 | 864 | - | - | 7.92 | 12.7 | 15.88 | 9.53 | 17.48 | - | 12.7 | - | - | - | - | - | - |
| 36 | 900 | 914 | - | - | 7.92 | 12.7 | 15.88 | 9.53 | 19.05 | - | 12.7 | - | - | - | - | - | - |
| 38 | 950 | 965 | - | - | - | - | - | 9.53 | - | - | 12.7 | - | - | - | - | - | - |
| 40 | 1000 | 1016 | - | - | - | - | - | 9.53 | - | - | 12.7 | - | - | - | - | - | - |
| 42 | 1050 | 1067 | - | - | - | - | - | 9.53 | - | - | 12.7 | - | - | - | - | - | - |
| 44 | 1100 | 1118 | - | - | - | - | - | 9.53 | - | - | 12.7 | - | - | - | - | - | - |
| 46 | 1150 | 1168 | - | - | - | - | - | 9.53 | - | - | 12.7 | - | - | - | - | - | - |
| 48 | 1200 | 1219 | - | - | - | - | - | 9.53 | - | - | 12.7 | - | - | - | - | - | - |
| 52 | 1300 | 1321 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 56 | 1400 | 1422 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 60 | 1500 | 1524 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 64 | 1600 | 1626 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 68 | 1700 | 1727 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 72 | 1800 | 1829 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 76 | 1900 | 1930 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 80 | 2000 | 2032 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
NPS, DN, NB
NPS, DN i NB određuju vanjski promjer cijevi.
NPS je skraćenica nominalne veličine cijevi. Izražava se u inčima, kao što su: ⅛, ¼, ⅜, ..., 44, 46, 48. Treba napomenuti da NPS nije baš jednak vanjskom promjeru cijevi. Za cijevi iznad NPS14, NPS može biti direktno ekvivalentno vanjskom promjeru. Na primjer: NPS14 znači da je vanjski promjer 14 inča. Međutim, za cijevi male veličine, NPS je često manji od stvarnog vanjskog promjera. Na primjer: stvarni vanjski promjer koji odgovara NPS2 iznosi 2.375 inča. Stoga u većini slučajeva još uvijek trebamo uputiti na tablicu kako bismo potvrdili određeni vanjski promjer.
