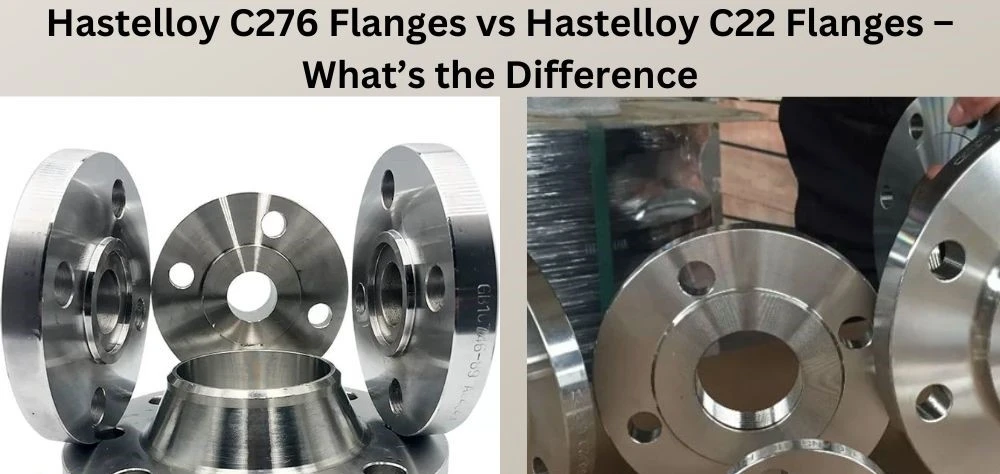

Koja je razlika između Hastelloy C276 prirubnica i Hastelloy C22 prirubnica
Glavna razlika između priruba za Hastelloy C22 i C276 je njihov hemijski sastav, što rezultira razlikama u njihovom korozijskom otporu . Hastelloy C22 uglavnom pokazuje odličnu otpornost na oksidirajuća okruženja i lokalizirana korozija, dok je C276 poznat po otpornosti na smanjenje kiselina i visokih temperatura .
Koje su ograničenja temperature usluge za prirubnice Hastelloy C22?
Budući da temperature iznad 700 stepeni (1250 stepeni f) mogu rezultirati formiranjem štetnih faza, legura prirubnice C {-22 ne smije se koristiti iznad 700 stepeni (1250 stepeni f) {{5})
Koja je ocena pritiska Hastelloy C276 prirubnica?
ASTM B564 HASTELLOY C276 Prirubnice za cijevi imaju različite ocjene tlaka . ocjene tlaka kreću se od 150 do 2500, a PN6 do PN 64.
Koje su specifikacije Hastelloy C276 prirubnice?
Talište Hastelloy C276 prirubnica je čak 1370 stepeni Celzijusa . takva talište omogućava da izdrži veće radne temperature . minimalna zatezna čvrstoća ovog materijala je 790MPA, a minimalna snaga prinosa je 355MPA.
Razlika između Hastelloy C276 Prirubnica vs Hastelloy C22 Prirubnice
Razlike u hemijskom sastavu
Hemijski sastav Hastelloy C22 / C276 prirubnica
| Razred | C | MN | Si | S | Co | Ni | CR | FE | Mo | P |
|---|---|---|---|---|---|---|---|---|---|---|
| Hastelloy C22 | 0,010 Maks | 0,50 max | 0,08 max | 0,02 max | 2,50 max | 50.015 Maks | 20.00 - 22.50 | 2.00 - 6.00 | 12.50 - 14.50 | 0,02 max |
| Hastelloy C276 | 0,01 max | 1,0 max | 0,08 max | 2,50 max | Ravnoteža | 14.5-16.5 | 4-7 | 15-17 | 0,04 maks |
Hastelloy C22 prirubnica vs Hastelloy C276 tablica prirubnice
Hastelloy C22 Prirubnice
| Nominalna veličina | Vanjski promjer (OD) |
Min . Debljina (T) |
RF dia {. (R) |
Ne . vijaka rupa | Prečnik rupa | Krug vijaka (BC) |
Dakle, igrač (Sb) |
Dia . Baza čvorišta (HB) |
Dia . Hub Top (HT) |
Pa lh (SL) |
Wn lth (WL) |
* WN BORE ID (WB) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1⁄2 | 4.75 | 0.88 | 1.38 | 4 | 0.88 | 3.25 | 0.88 | 1.50 | 0.84 | 1.25 | 2.38 | * |
| 3⁄4 | 5.12 | 1.00 | 1.69 | 4 | 0.88 | 3.50 | 1.09 | 1.75 | 1.05 | 1.38 | 2.75 | * |
| 1 | 5.88 | 1.12 | 2.00 | 4 | 1.00 | 4.00 | 1.36 | 2.06 | 1.32 | 1.62 | 2.88 | * |
| 11⁄4 | 6.25 | 1.12 | 2.50 | 4 | 1.00 | 4.38 | 1.70 | 2.50 | 1.66 | 1.62 | 2.88 | * |
| 11⁄2 | 7.00 | 1.25 | 2.88 | 4 | 1.12 | 4.88 | 1.95 | 2.75 | 1.90 | 1.75 | 3.25 | * |
| 2 | 8.50 | 1.50 | 3.63 | 8 | 1.00 | 6.50 | 2.44 | 4.12 | 2.38 | 2.25 | 4.00 | * |
| 21⁄2 | 9.62 | 1.62 | 4.13 | 8 | 1.12 | 7.50 | 2.94 | 4.88 | 2.88 | 2.50 | 4.12 | * |
| 3 | 10.50 | 1.88 | 5.00 | 8 | 1.25 | 8.00 | – | 5.25 | 3.50 | – | 4.62 | * |
| 4 | 12.25 | 2.12 | 6.19 | 8 | 1.38 | 9.50 | – | 6.38 | 4.50 | – | 4.88 | * |
HASTELLOY C276 Prirubnice
| Nominalna cijev Veličina, NPS |
O | [Napomene (2) - (4)] | Zglob, TF |
X | [Napomena (5)] | Dužina kroz čvorište | [Napomena (6)] | Provrt | [Napomena (7)] | r | D | |||
| Navojni / Klizanje / Utičnica Zavarivanje, y |
Happed, Y |
Zavarivanje Vrat, Y |
Minimalni klizanje / Utičnica Zavarivanje, b |
Minimum Happed, B |
||||||||||
| 1/2 | 90 | 9.6 | 11.2 | 30 | 21.3 | 14 | 16 | 46 | 16 | 22.2 | 22.9 | 15.8 | 3 | 10 |
| 3/4 | 100 | 11.2 | 12.7 | 38 | 26.7 | 14 | 16 | 51 | 16 | 27.7 | 28.2 | 20.9 | 3 | 11 |
| 1 | 110 | 12.7 | 14.3 | 49 | 33.4 | 16 | 17 | 54 | 17 | 34.5 | 34.9 | 26.6 | 3 | 13 |
| 1 1/4 | 115 | 14.3 | 15.9 | 59 | 42.2 | 19 | 21 | 56 | 21 | 43.2 | 43.7 | 35.1 | 5 | 14 |
| 1 1/2 | 125 | 15.9 | 17.5 | 65 | 48.3 | 21 | 22 | 60 | 22 | 49.5 | 50.0 | 40.9 | 6 | 16 |
| 2 | 150 | 17.5 | 19.1 | 78 | 60.3 | 24 | 25 | 62 | 25 | 61.9 | 62.5 | 52.5 | 8 | 17 |
| 2 1/2 | 180 | 20.7 | 22.3 | 90 | 73.0 | 27 | 29 | 68 | 29 | 74.6 | 75.4 | 62.7 | 8 | 19 |
| 3 | 190 | 22.3 | 23.9 | 108 | 88.9 | 29 | 30 | 68 | 30 | 90.7 | 91.4 | 77.9 | 10 | 21 |
| 3 1/2 | 215 | 22.3 | 23.9 | 122 | 101.6 | 30 | 32 | 70 | 32 | 103.4 | ||||
GNEE Steel je dobavljač HASTELLOY C276 Prirubnica i Hastelloy C22 prirubnica, proizvodi uključuju cijevi: bešavne cijevi: veličina: 4 - 219 mm; Debljina: 0.5 - 20 mm; Zavarene cijevi: veličina: 5.0 - 1219.2 mm; Debljina: 0.5 - 20 Mm, ploče: debljina ploče 0 . 1 do 100 mm; Širina ploče 10-2500 mm, trake, legure okrugle šipke veličine: promjer 3-800 mm;, ravna šipka veličine: debljina 2-100 mm; Širina: 10-500 Mm, šesterokutne veličine bara: 2-100 mm;, žica i ekstrudirani profili . Radimo sa čeličnim mlinovima da klijentima pružimo 625 legura, uključujući i ASTM, ASME, SAE, AMS, ISO, DIN, EN i BS standarde.
GNEE čelične zalihe i prodaje Hastelloy C276 prirubnica i hasteloy C22 Prirubnica, cijevi, cijevi, ploče, trake, listovi, okruglih barova, ravne šipke, žice i ekstrudirane profile . Možete kontaktirati nas u bilo kojem trenutku da biste mogli kontaktirati na citatuss@gneesteel.com
